Автоматический воздухоотводчик для эффективного отопления дома

Устройство, контролирующее удаление воздуха из отопительного контура, представляет собой металлическую герметичную пробку. В нижней части конструкции расположен патрубок с резьбой, с помощью которой автоматический воздухоотводчик присоединяют к определенному узлу системы отопления. Такое устройство важно для обеспечения бесперебойной работы всей отопительной системы, предотвращая завоздушивание и связанные с этим потери тепла.

Автоматические воздухоотводчики помогают улучшить эффективность системы отопления, снижая нагрузку на насосы и котлы. Это особенно актуально для тех, кто уже использует или планирует купить угольный котел для отопления, так как завоздушенность системы снижает КПД котла и приводит к перерасходу ресурсов.

Чтобы понять, как работает автоматический воздухоотводчик, обратим внимание на его конструкционные особенности:

1. Литой латунный корпус, устойчивый к высоким температурам и давлению.
2. Уплотнительное кольцо, обеспечивающее герметичность соединения.
3. Запорный механизм и крышка, защищающие внутренние компоненты.
4. Игольчатый механизм, соединенный через флажок с поплавком из полимерной смолы, который реагирует на изменение уровня жидкости.
5. Жиклер, через который происходит сброс воздуха из системы.

На изображении представлена конструкция автоматического воздухоотводчика с указанием его основных элементов.

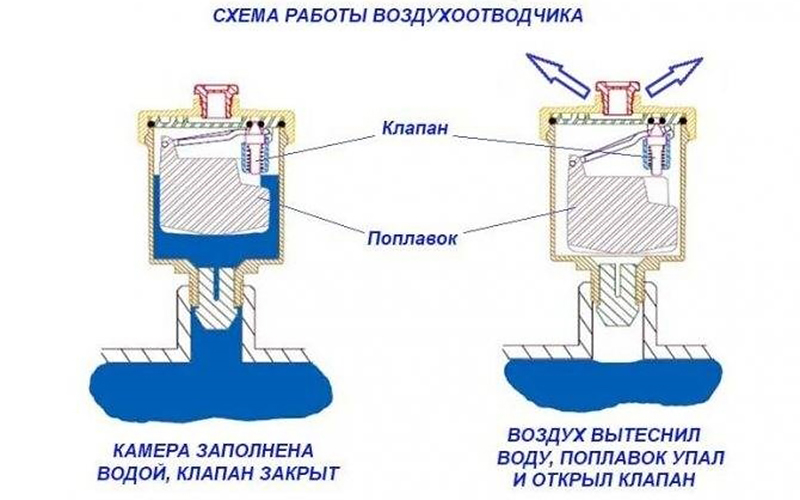

Принцип действия воздухоотводчиков

Внутри металлического корпуса находится поплавок из легкого полимерного сплава. В нормальном состоянии внутри конструкции находится горячая вода, которая поднимает поплавок на максимальную высоту камеры. В этот момент игольчатый клапан закрывается, и воздухоотводчик находится в состоянии покоя.

1. Когда в системе появляется воздух, вода выталкивает его на поверхность, и он попадает в камеру металлического корпуса.
2. Поплавок, соединенный с игольчатым клапаном, опускается вниз из-за снижения уровня воды, тянет за собой иглу и открывает клапан.
3. Воздух благополучно покидает систему через открывшееся отверстие, освобождая место для воды.
4. Когда вода заполняет освободившееся пространство, поплавок вновь поднимается, закрывая игольчатый клапан и герметизируя систему.

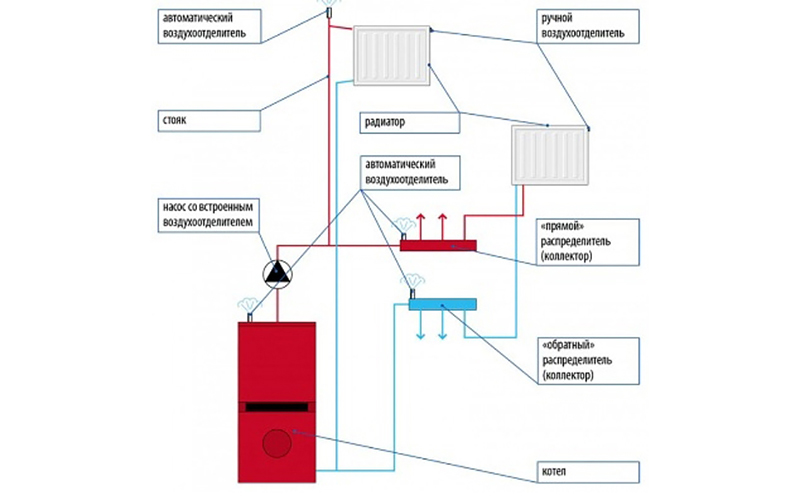

Схема работы автоматического воздухоотводчика в системе отопления.

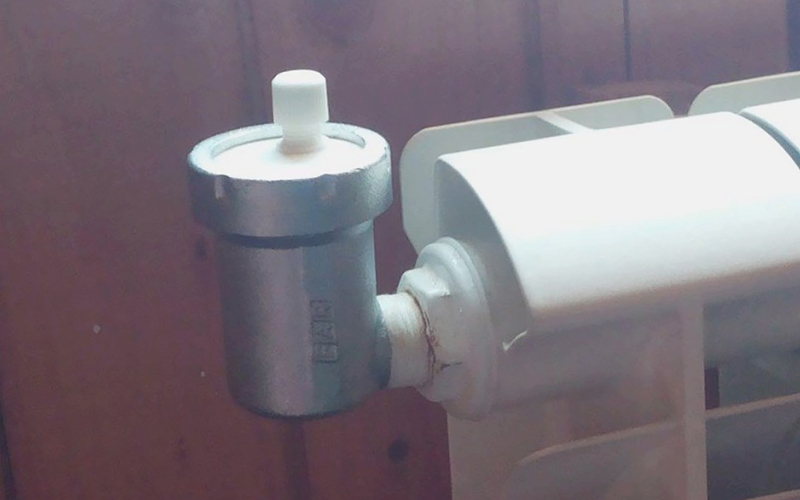

Автоматический воздухоотводчик для радиатора удаляет незначительное скопление воздушных масс из каждого контура, обеспечивая эффективный прогрев всей поверхности радиаторов и стабильную работу системы.

Применение в различных системах отопления

В индивидуальных отопительных системах частных домов часто используют запорные конструкции, которые регулируются вручную. Обычно проверку системы проводят в начале отопительного сезона, а при появлении охлажденных участков на радиаторах вручную выпускают воздух с помощью вентилей.

Автоматические воздухоотводчики облегчают обслуживание отопительных систем в частных домах.

В многоэтажных домах системы отопления обычно закрытые, теплоноситель находится под давлением. Воздухоотводчики удаляют воздушные массы на этапе наполнения системы водой, а отсекающие клапаны позволяют вычленять отдельные участки для технического обслуживания.

Для старых чугунных батарей, которые ещё можно встретить в многоквартирных домах, применяется кран Маевского с ручным управлением. Это простое и надежное решение для удаления воздуха, однако оно требует ручного вмешательства.

Преимущества автоматических воздухоотводчиков

Накопление воздуха в системе невозможно отследить в режиме реального времени, а завоздушенность ведет к излишней нагрузке на котлы и насосы. Установка автоматического воздухоотводчика предотвращает такие проблемы, обеспечивая стабильное удаление воздушных масс. Это особенно актуально для тех, кто планирует купить котел длительного горения для дома, поскольку такие системы требуют высокого уровня автоматизации и надежности.

Использование автоматического воздухоотводчика помогает сохранить тепло и экономить энергию.

Когда необходим автоматический воздухоотводчик

В системах отопления, особенно при наличии теплых полов или сложных контуров, установка автоматического воздухоотводчика крайне важна. Такие устройства позволяют предотвратить завоздушивание, которое может снизить эффективность системы и создать участки, не прогревающиеся должным образом.

1. Установка в радиаторах обязательна, если контур имеет сложную схему, в которой создаются удобные полости для накопления воздуха.
2. Полотенцесушители также часто оснащаются автоматикой, так как ручное управление в данном случае неудобно из-за высокой установки устройства.
3. Для корректной работы системы обвязки котла автоматические воздухоотводчики обеспечивают безопасную эксплуатацию, контролируя наличие воздуха в системе.
4. При наличии участков с подъемом вверх, таких как байпас или П-образные отводы, установка воздухоотводчиков обязательна для автоматического сброса воздушных масс.
5. Коллекторы теплого пола изначально оснащаются воздухоотводчиками на обратной и прямой линии подачи теплоносителя.

Автоматический воздухоотводчик эффективно предотвращает накопление воздуха в сложных системах отопления.

Советы по выбору автоматического воздухоотводчика

Установка автоматического воздухоотводчика не представляет особой сложности, однако важно учитывать технические параметры системы и выбирать подходящую конструкцию корпуса радиаторов и труб:

1. Если радиаторы находятся в труднодоступных местах, отдавайте предпочтение моделям с ручным управлением, такими как кран Маевского.
2. Выпускное устройство лучше выбирать с отсекающим клапаном, который позволяет проводить замену и обслуживание без опорожнения системы.
3. Если в доме есть дети, выбирайте кран, который можно открутить только с помощью отвертки для безопасности.
4. Корпус воздухоотводчика желательно защитить анодированным покрытием от окисления.
5. Предпочитайте качественные устройства, которые способны улавливать даже мелкие пузырьки и обладают дополнительными функциями.
6. Избегайте дешевых китайских моделей, так как они часто имеют низкое качество сборки и быстро выходят из строя.

Разновидности автоматических воздухоотводчиков

Несмотря на единый принцип работы, автоматические воздухоотводчики могут различаться по конструкции и положению патрубка:

• Прямой вариант, когда патрубок выходит сверху.
• Угловой вариант, когда патрубок располагается сбоку.
• Боковой вариант специально для радиаторов.

Наиболее распространенный тип воздухоотводчика – это модель с прямым патрубком, которую устанавливают на наивысшей точке трубопровода. Если труба с резьбой находится в горизонтальном положении, подключают угловой автоматический воздухоотводчик, обеспечивающий сброс воздуха в такой конструкции.

Для удобного обслуживания системы воздухоотводчики часто комплектуются отсекающим клапаном, который позволяет снимать устройство для ремонта или замены без необходимости опорожнения всей системы отопления.
