Регулятор тяги для твердотопливных котлов как выбрать и установить

Ранее регулировка интенсивности горения твердотопливных котлов осуществлялась вручную, с помощью открытия или закрытия дверцы зольника, откуда воздух поступал в топку благодаря естественной тяге дымохода. В современных котлах эту функцию выполняет специальное устройство — автоматический регулятор тяги для котла. Хозяину дома необходимо лишь задать желаемую температуру теплоносителя, и далее система будет поддерживать её автоматически. Но насколько эффективен терморегулятор и действительно ли он необходим?

Принцип работы регулятора тяги

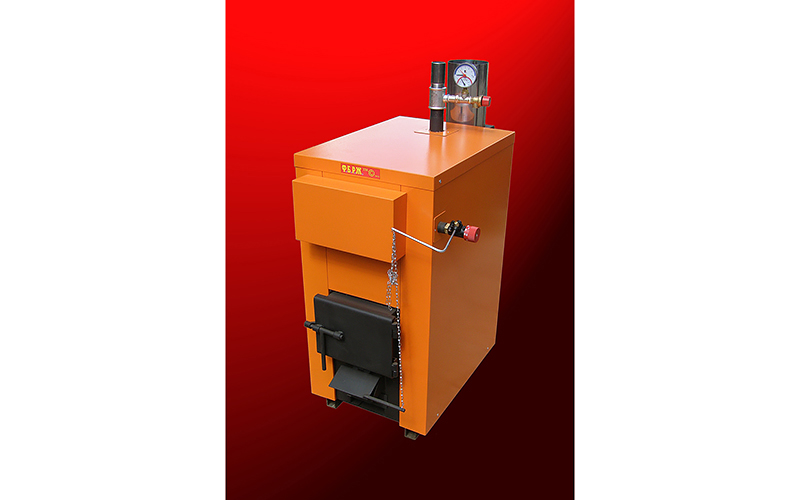

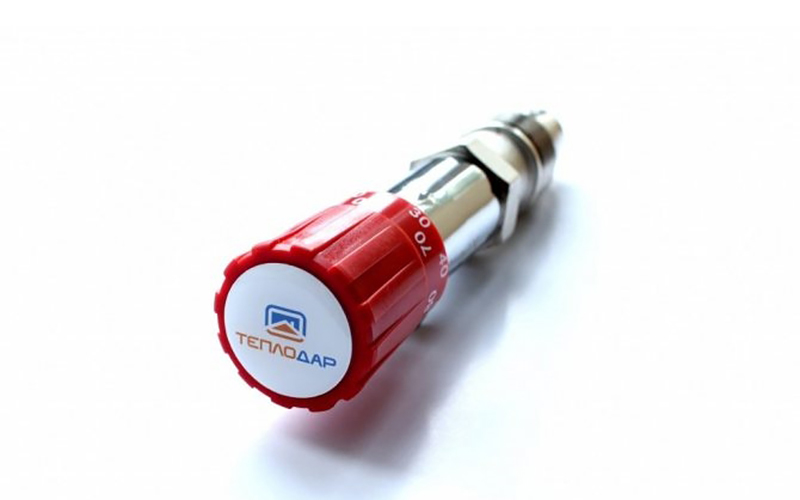

Регулятор тяги работает на основе термостата, помещённого в цилиндрический корпус. Термостат состоит из колбы, наполненной жидкостью, которая расширяется при нагревании. Сам корпус механически прикреплён к дверце зольника с помощью цепи. При нагреве жидкость расширяется, что приводит к изменениям положения заслонки зольника и регулирует подачу воздуха в топку. Таким образом, регулируется интенсивность горения и поддерживается заданная температура теплоносителя.

Технология работы регулятора включает следующие этапы:

• При повышении температуры датчик реагирует и ослабляет пружину, соединённую с рычагом и цепью, который закрывает заслонку зольника.
• Уменьшается подача воздуха в топку, что замедляет горение.
• По мере снижения температуры термостат открывает заслонку, увеличивая подачу воздуха и активизируя процесс горения.

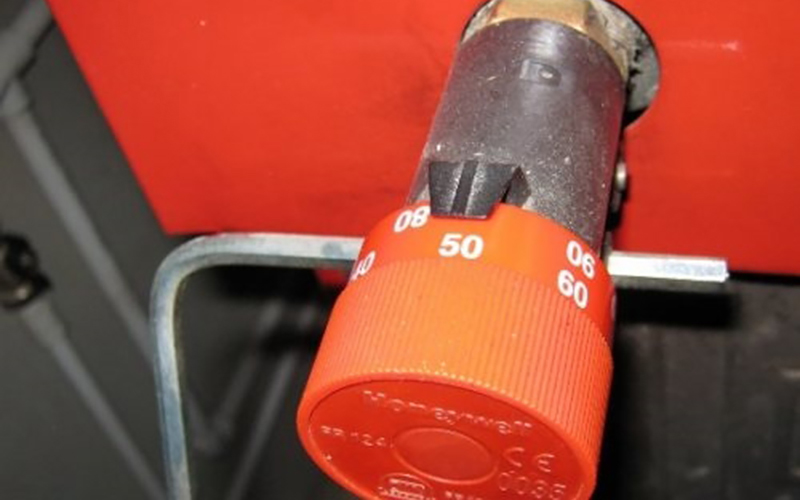

На корпусе регулятора устанавливается ручка для регулировки температуры. Она позволяет задать определённое значение, ниже которого температура не будет опускаться. Это обеспечивает стабильное горение и эффективное использование топлива.

Механические и автоматические регуляторы

Механические регуляторы тяги регулируют подачу воздуха за счёт расширения термочувствительного элемента. Есть также автоматические модели, которые оснащены вентилятором для принудительного нагнетания воздуха. Такие модели требуют подключения к электрической сети, но обеспечивают более точную и гибкую регулировку тяги.

Как установить регулятор тяги самостоятельно

Для самостоятельной установки регулятора тяги потребуется:

• Стальная пружина;
• Лист толщиной 3–5 миллиметров;
• Цепочка;
• Алюминиевые трубы;
• Кран для регулировки потока.

После подготовки всех компонентов можно приступать к установке регулятора:

• Две трубы устанавливаются на стенке котла, одна из них оборудуется краном для регулировки воздуха.
• Цепочка соединяется с заслонкой, и все крепления изготавливаются из стального листа с помощью болгарки.
• При помощи крана и рычага осуществляется регулировка заслонки для обеспечения нужного уровня горения.

Почему важен регулятор тяги

Регулятор тяги позволяет стабилизировать процесс горения и экономить топливо, так как подача воздуха регулируется в зависимости от температуры теплоносителя. Это предотвращает чрезмерное расходование топлива, когда это не требуется. Таким образом, автоматический регулятор тяги — важная часть конструкции твердотопливного котла, которая обеспечивает его безопасность и эффективность.

Если вы рассматриваете приобретение системы отопления для частного дома, рекомендуем обратить внимание на автоматические котлы отопления, которые оснащены современными средствами контроля и управления процессом горения. Такие котлы значительно упрощают процесс эксплуатации и обеспечивают комфорт в доме.

Типы регуляторов и их выбор

Регуляторы тяги бывают механические и электронные. Механические работают за счёт термостатического элемента, который реагирует на изменения температуры теплоносителя, тогда как электронные дополнительно оборудованы вентиляторами для нагнетания воздуха.

При выборе регулятора следует учитывать следующие факторы:

• Мощность термостата и его соответствие весу створки зольника;
• Диапазон регулировки температуры (оптимально от +60 до +90°С);
• Угол поворота рычага для полного открывания и закрывания заслонки;
• Тип резьбового соединения — он должен подходить к резьбе котла.

Регуляторы могут работать в разных положениях в зависимости от конструкции котла — сверху или сбоку. Некоторые модели являются универсальными и могут использоваться независимо от расположения гильзы.

Устройство и принцип действия регулятора тяги

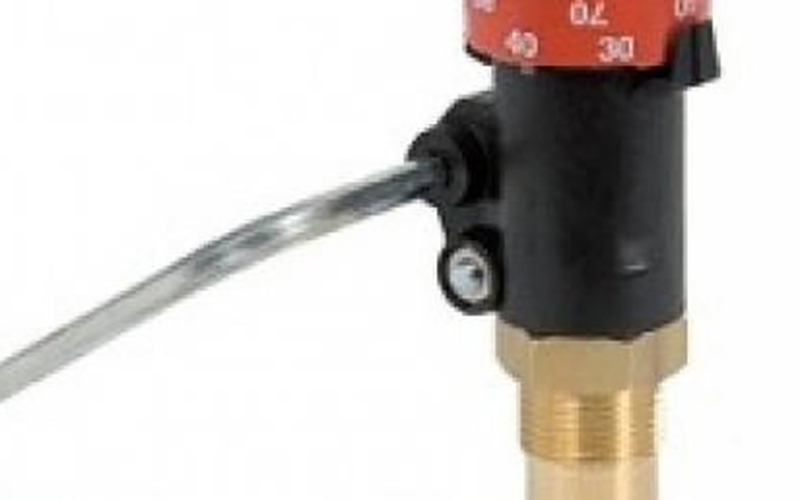

Регулятор тяги состоит из множества элементов: рукоятки, корректора температуры, штока, исполнительного механизма, направляющей, корпуса, погружной гильзы, термочувствительного элемента, пружины, рычага, цепного привода и винтов крепления. В зависимости от модели котла, регулятор может устанавливаться в различных местах. Основное условие — погружная гильза должна контактировать с теплоносителем, чтобы корректно измерять температуру и регулировать заслонку.

Описание силы тяги и её влияние

Сила тяги зависит от множества факторов: погодные условия, сечение дымохода, температура дымовых газов. Эти параметры необходимо учитывать для правильной работы котла и эффективного использования регулятора тяги. Стабильная сила тяги позволяет равномерно поддерживать процесс горения и обеспечивать экономичное расходование топлива.

Устанавливая котёл, важно выбрать подходящий регулятор тяги, который обеспечит оптимальное горение. На рынке представлен широкий выбор автоматических и механических моделей, каждая из которых имеет свои особенности и предназначена для конкретных условий эксплуатации. Особенно важно учитывать наличие гильзы в конструкции котла и тип привода, который подходит для конкретной модели.

Для создания комфортных условий и безопасной эксплуатации отопительных систем следует обратить внимание на котлы длительного горения, которые оснащены современными системами автоматического регулирования и позволяют значительно упростить процесс управления системой отопления вашего дома.
